Når sprinklerrør og andre vannførende installasjoner føres gjennom frostutsatte soner, er det ikke tilstrekkelig å legge en varmekabel langs røret. Krav til overvåkning, dokumentasjon og driftssikkerhet gjør slike anlegg til en spesialisert disiplin.
I et større bolig- og næringsprosjekt i Fredrikstad har NTI tatt i bruk en løsning som skal sikre både frostbeskyttelse og kontinuerlig overvåkning av anlegget. I moderne bygg føres tekniske installasjoner ofte gjennom parkeringskjellere, åpne konstruksjoner, loft eller andre områder der temperaturen kan falle under frysepunktet. For vannførende rør kan konsekvensene bli betydelige dersom frostsikringen svikter.
For sprinkleranlegg er utfordringen ekstra viktig. Dersom et sprinklerrør fryser, kan det føre til både omfattende vannskader og redusert brannsikkerhet.
Varmekabel og overvåking
I det nye bolig- og næringsbygget ved Fredrikstad stadion har den tekniske entreprenøren NTI derfor valgt en løsning med varmekabler og overvåkning for å sikre flere sprinkler- og rørsystemer som passerer gjennom frostutsatte områder.
– Vi har tre våte sprinklersystemer som går gjennom frostfaresoner. Disse må frostsikres, og da er det krav til både varmekabler og overvåkning, sier prosjektleder Joachim Myhre i NTI.
NTI er en teknisk entreprenør, som leverer prosjektering og installasjon innen VVS, energi og sprinkler til offentlige og private byggeprosjekter. Selskapet har hovedfokus på tekniske installasjoner i større bygg og næringsprosjekter.
Flere typer rør må sikres
Selv om sprinkleranleggene har de strengeste kravene, er de ikke de eneste installasjonene som må beskyttes mot frost.
Prosjektet omfatter også kjøle-, varme- og andre vannførende rør som passerer gjennom soner der temperaturen kan bli kritisk.
– Vi har fått levert varmekabler både til sprinkleranleggene og til andre rør som går gjennom frostutsatte områder, forteller Myhre.
På tidspunktet for intervjuet var den mekaniske installasjonen ferdigstilt.
– Alt er montert og isolert. Det som gjenstår er strømsetting, igangkjøring og testing av anlegget, sier han. Dermed går prosjektet inn i en fase der systemenes funksjon og overvåkning skal verifiseres før bygget tas i bruk.
Tilpasset for effektiv installasjon
For mange entreprenører handler slike leveranser ikke bare om valg av riktig kabeltype, men også om hvordan arbeidet organiseres på byggeplassen. Distriktssjef Steffen Martinussen i Varmecomfort forteller at løsningen ble utviklet i tett dialog med rørentreprenøren.

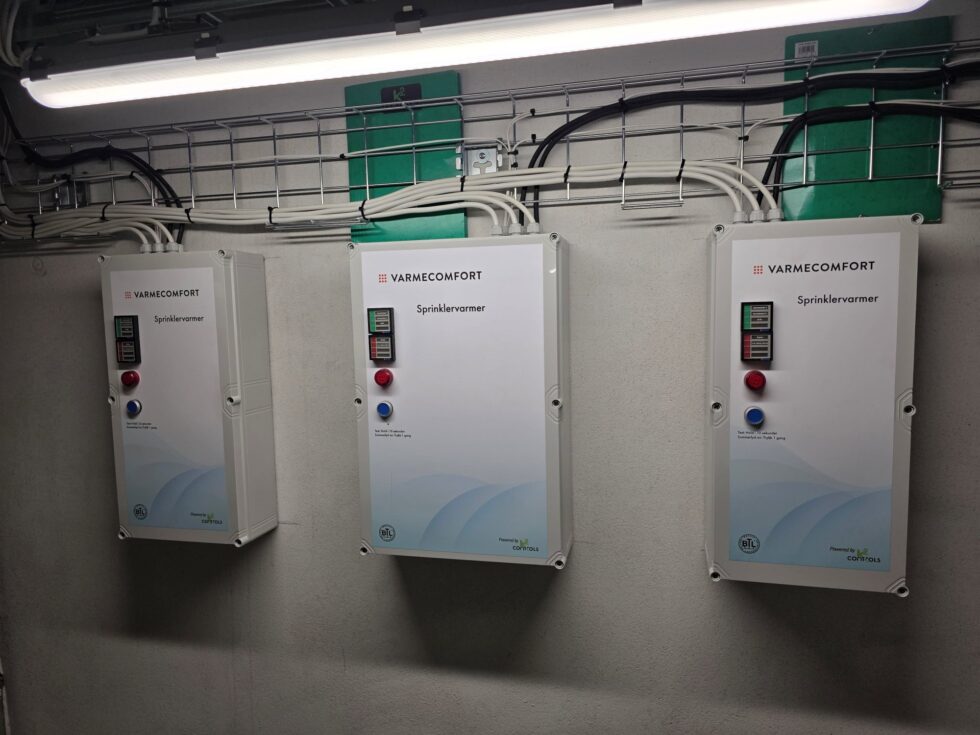

– Utgangspunktet var at rørleggeren ikke kunne utføre de elektriske tilkoblingene selv. Derfor bestilte vi ferdig terminerte kabler fra fabrikk med tilstrekkelig lengde fram til sprinklerskapet, sier han.
Det gjorde det mulig for rørleggerne å utføre store deler av installasjonen uten å
avhengige av elektriker i samme arbeidsoperasjon.
– Rørleggeren kunne montere kablene på sprinklerrør og øvrige rør som skulle frostsikres, og deretter føre kablene fram til skapet. Da ligger alt klart når elektrikeren skal koble anlegget til, forklarer Martinussen.
– Løsningen reduserer behovet for koordinering mellom faggruppene under selve monteringen og kan bidra til en mer effektiv fremdrift på byggeplassen, mener han.
Strenge krav til overvåkning
Frostsikring av sprinkleranlegg skiller seg fra mange andre varmekabelinstallasjoner ved at kravene til overvåkning er omfattende.
Mens enkelte rørsystemer kan sikres med en relativt enkel løsning, krever sprinkleranlegg dokumentert funksjon og kontinuerlig kontroll av temperaturen.
– Det stilles strenge krav til overvåkning av slike vannførende installasjoner. Derfor benyttes det to temperaturfølere per kurs som følger temperaturen kontinuerlig og sørger for korrekt regulering, sier Martinussen.
Målet er å sikre at temperaturen holder seg innenfor de fastsatte grensene og at eventuelle avvik oppdages tidlig. Dette er avgjørende for å redusere risikoen for driftsforstyrrelser og kostbare skader.
– Dersom et sprinklerrør fryser, kan konsekvensene bli store. Derfor er det viktig at anlegget både er riktig dimensjonert og overvåket, sier han.
Behov for mer kunnskap i flere fag, sier Martinussen
Berører flere fagområder
Frostsikring av sprinkler- og rørsystemer berører flere fagområder samtidig. Prosjektering, rørinstallasjon, elektroarbeid og automasjon må fungere som en helhet for at løsningen skal tilfredsstille kravene.
Martinussen mener derfor at både rørleggere og elektrikere bør ha god forståelse for hvilke krav som gjelder.
– Mange rørleggere kjenner disse problemstillingene godt. Samtidig ser vi at det også er viktig at elektrikere får økt kunnskap om hva som kreves når slike anlegg skal etableres, sier han.
Han opplever at interessen for slike løsninger er økende.
– Vi får stadig flere spørsmål knyttet til frostsikring av vannførende anlegg. Da bistår vi med beregninger, prosjektering og valg av riktige kabler og styreskap tilpasset hvert enkelt prosjekt, sier Martinussen.
Driftssikkerhet i fokus
For NTI handler prosjektet først og fremst om å sikre stabil drift og redusere risikoen for fremtidige problemer. Når anlegget nå går inn i sluttfasen med testing og idriftsettelse, er målet at både sprinkleranlegg og øvrige vannførende installasjoner skal kunne fungere sikkert gjennom hele året, også når temperaturen kryper under frysepunktet. For byggherrer og entreprenører er det en påminnelse om at frostsikring ikke bare handler om å tilføre varme, men om å etablere et komplett system som overvåker, dokumenterer og sikrer funksjonen når forholdene blir mest krevende.
