– Tenk deg muligheten til å inspisere en 2,5 kilometer lang vannledning i én sammenhengende operasjon, uten behov for mellomliggende tilgangspunkter. For VA-ingeniører og driftspersonell som daglig konfronteres med lange strekk, fremmedvann og lekkasjer på vanskelig tilgjengelige steder, høres dette nesten ut som en utopi.
Av Ole-Martin og Hans-Christian Haugen, henholdsvis avdelingsleder tredjpartskontroll og daglig leder i Slamsug AS
Men teknologien finnes – og den er nå tilgjengelig i Norge.
(denne fagartikkelen ble først publisert på Rørbloggen, hallingplast.no)
Fra problemstilling til revolusjonerende løsning
Alle som jobber med VA kjenner begrensningene: Tradisjonell kamerateknikk stopper ved 300-600 meter, og deretter må man finne en kum eller et annet tilgangspunkt. For overføringsledninger, sjøledninger og lange strekk uten kummer har dette representert en betydelig utfordring både for lekkasjehåndtering og tilstandskontroll.
Med en helt ny type fiberoptisk inspeksjonssystem kan vi nå inspisere opptil 2500 meter i én sammenhengende operasjon – en løsning som gir mulighet for komplett dokumentasjon av rørstrekk som tidligere var utilgjengelige.
Praktisk test på overløpsledning i Manchester

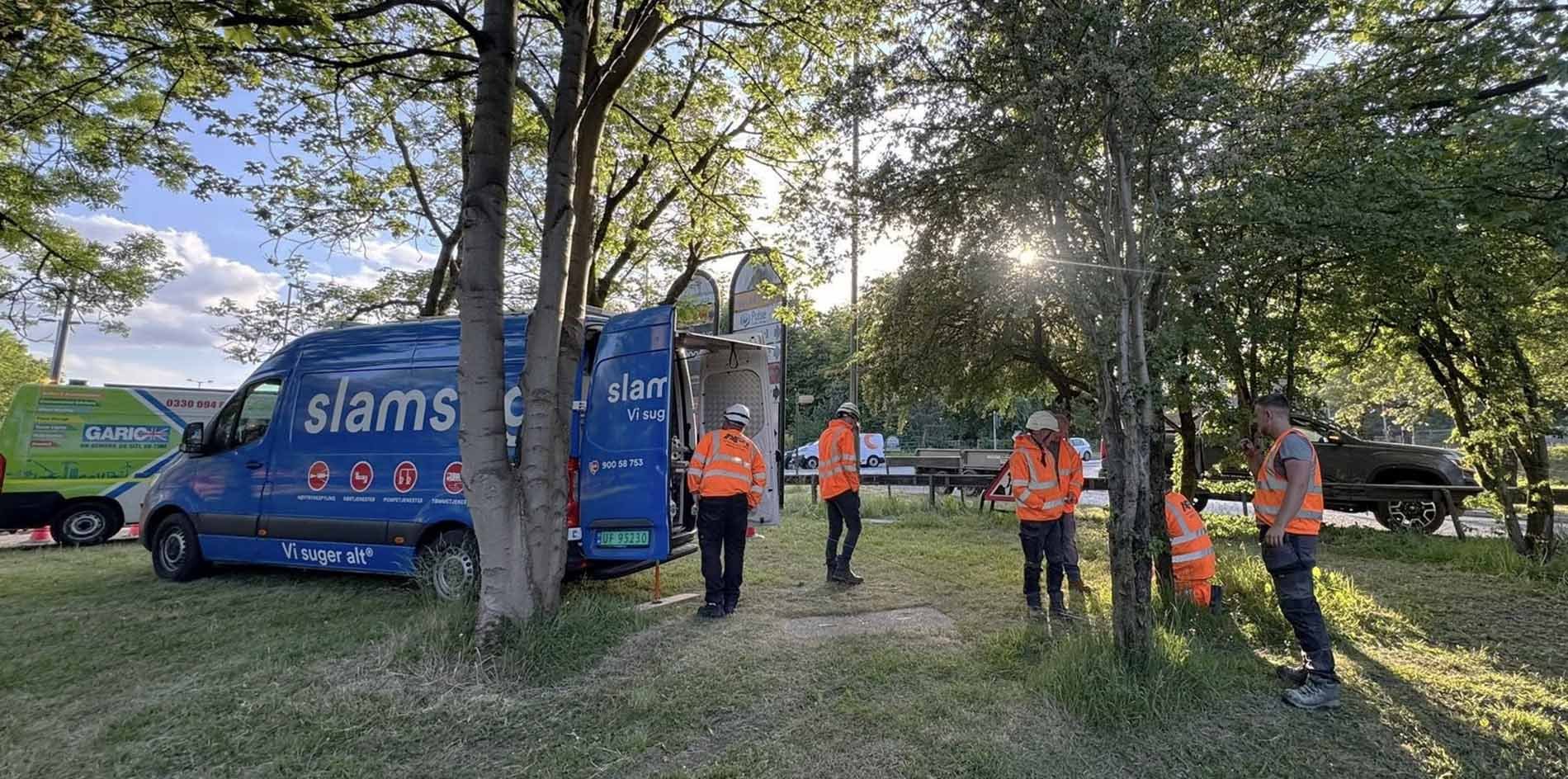

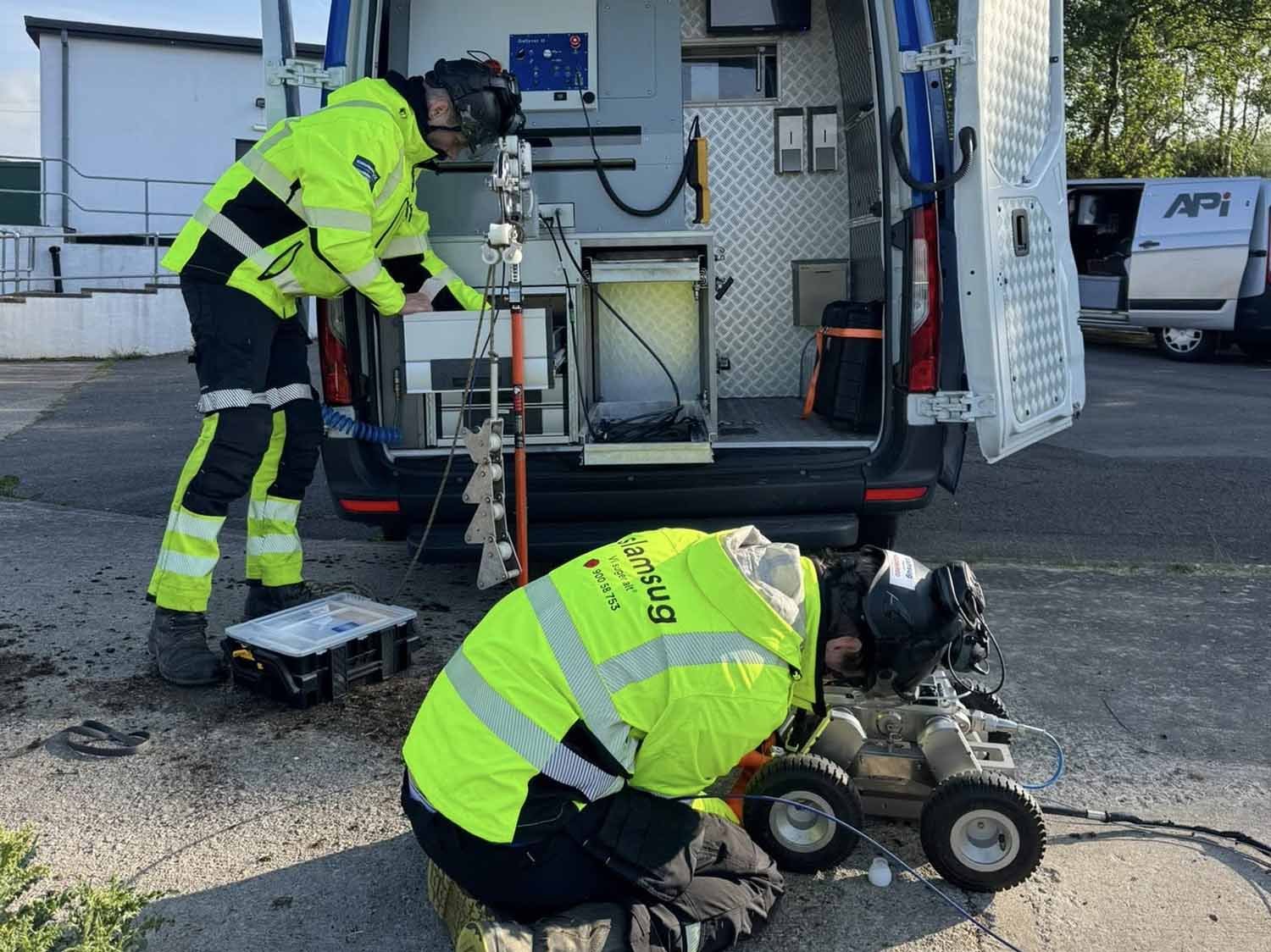

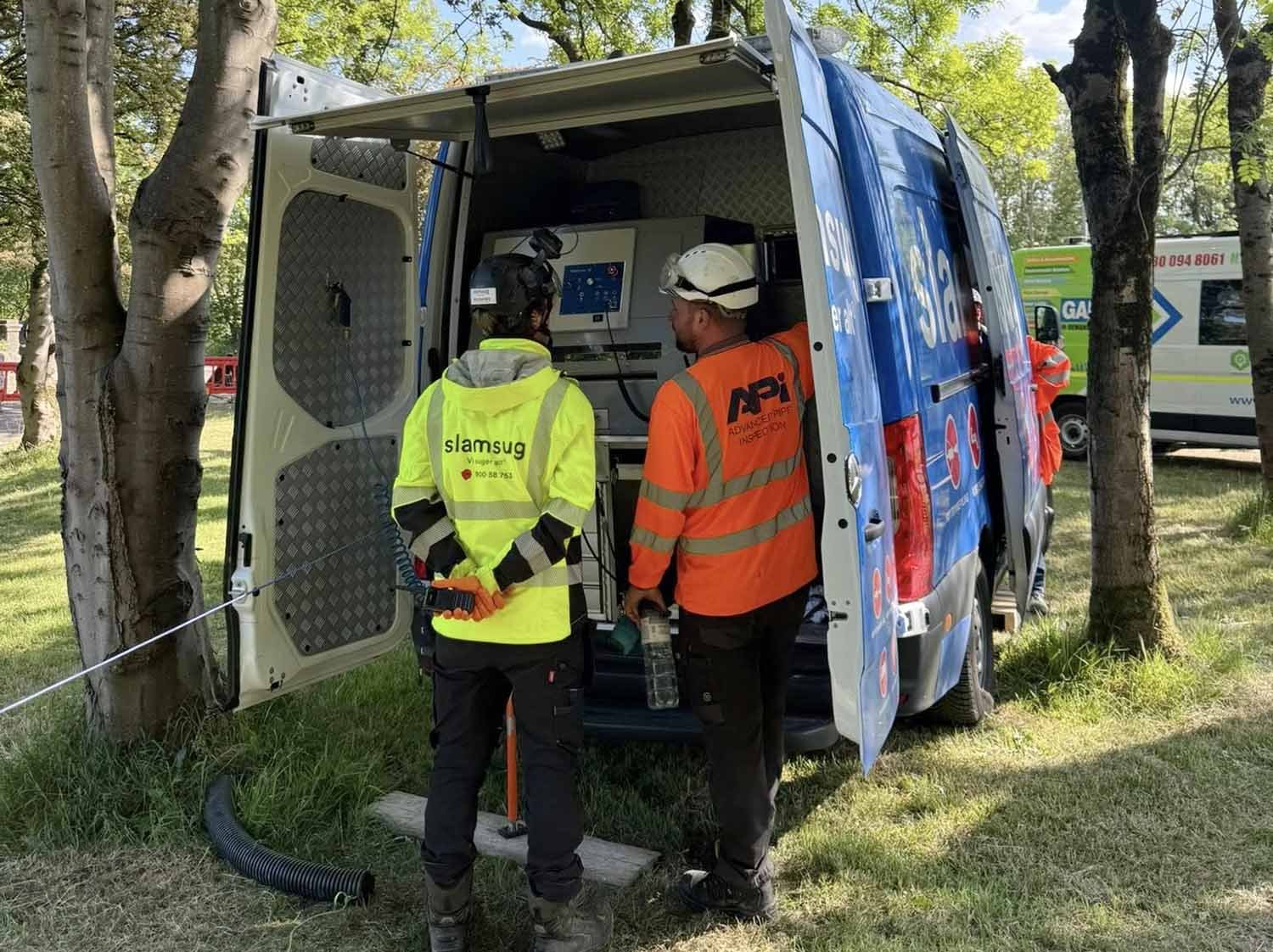

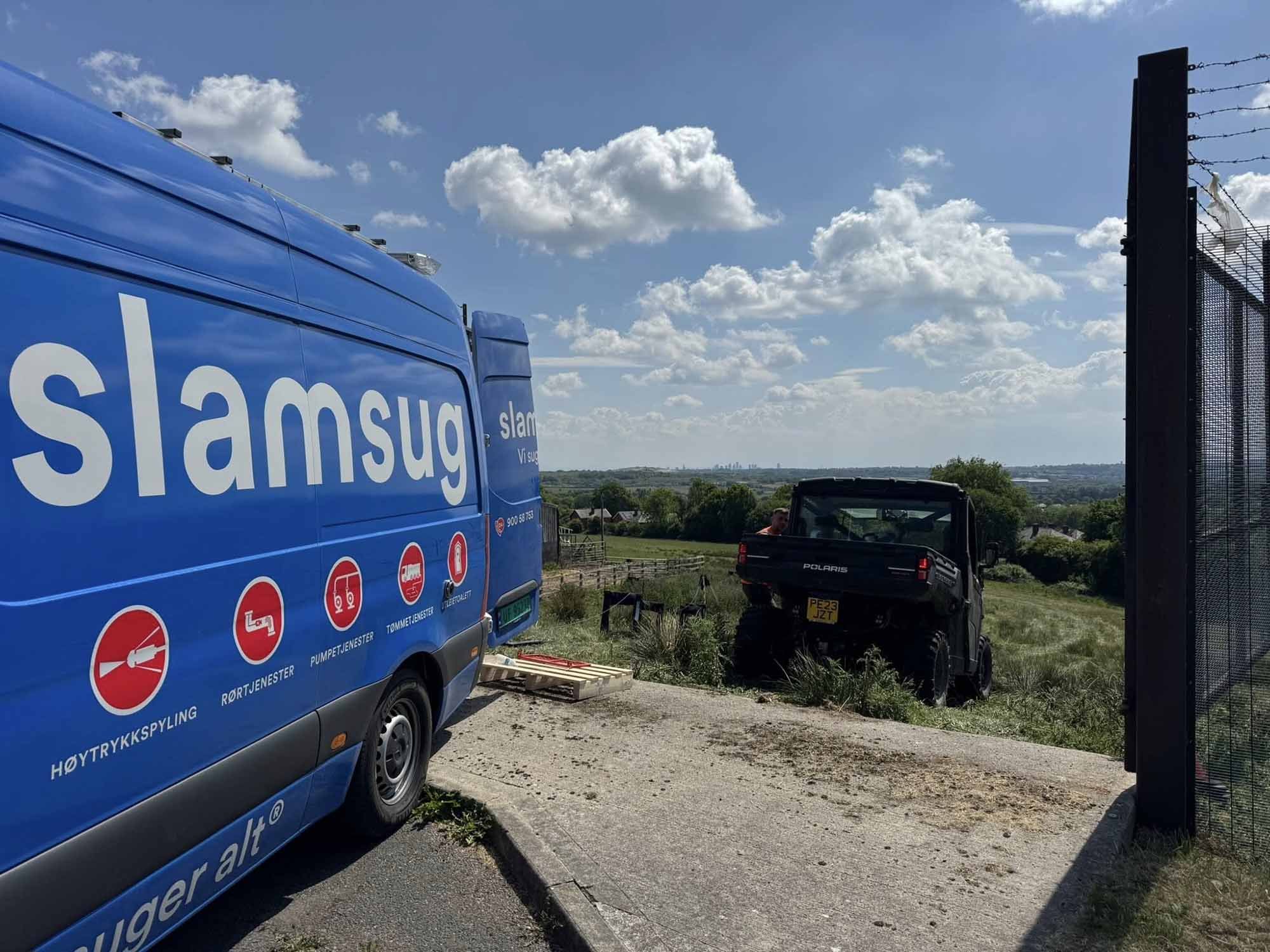

Nylig – for få dager siden når dette skrives – var teamet vårt i England for å inspisere en 1000 mm overløpsledning på 1800 meter for et større infrastrukturselskap, i bydelen Bury i Manchester. Ledningen hadde ingen kummer eller andre inspeksjonspunkter på denne strekningen, og har tidligere derfor vært nærmest umulig å tilstandsvurdere innvendig på en effektiv måte.
For en driftsingeniør betyr teknologien at man kan kartlegge innsiden av kritisk infrastruktur uten driftsstans og uten behov for mellomliggende tilgangspunkter.
Kunden vi jobber for har kontakter i flere land, noe som viser at behovet for denne teknologien er internasjonalt. Lange strekk uten kummer er ikke bare et norsk problem.
Tekniske detaljer som VA-personell vil verdsette

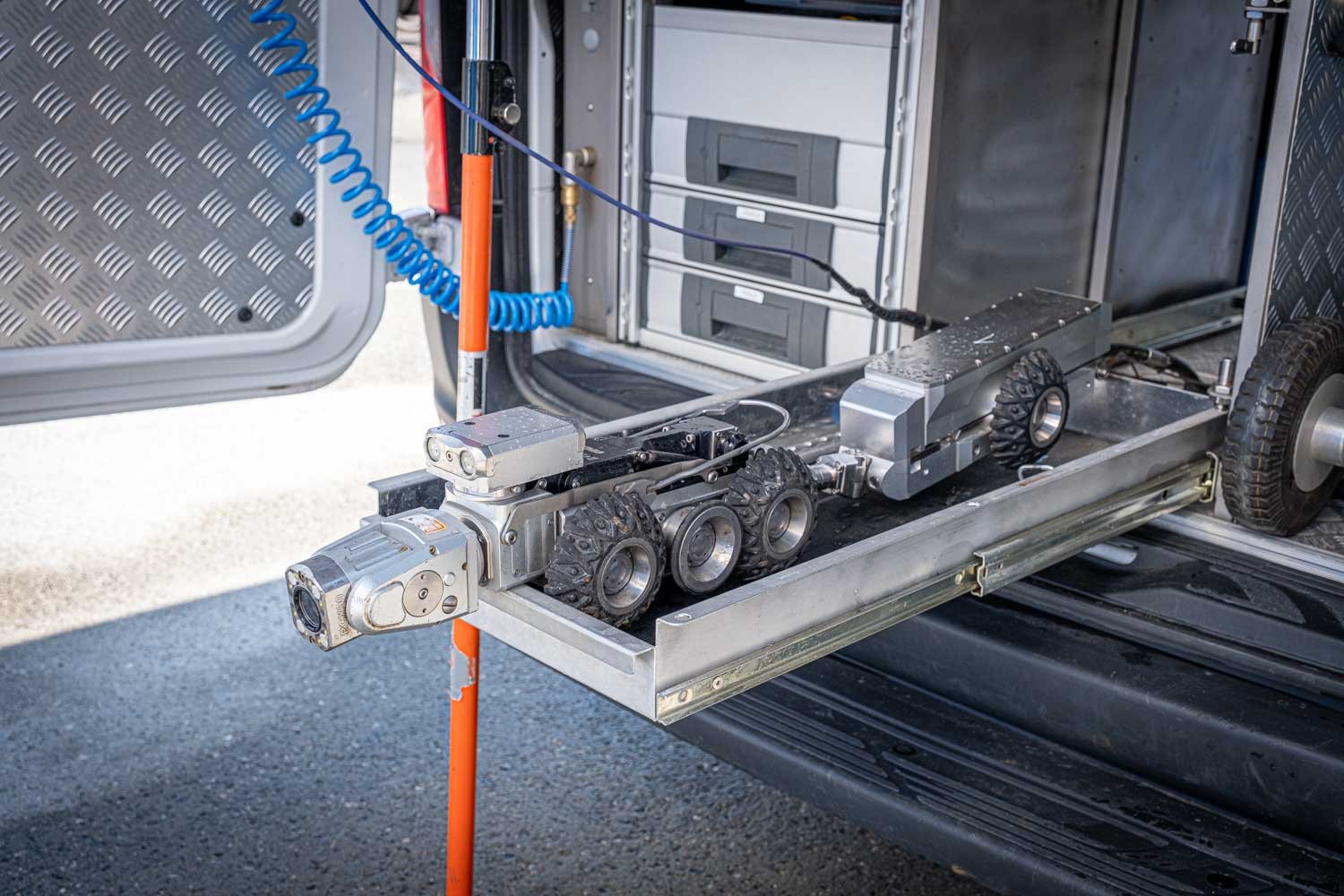

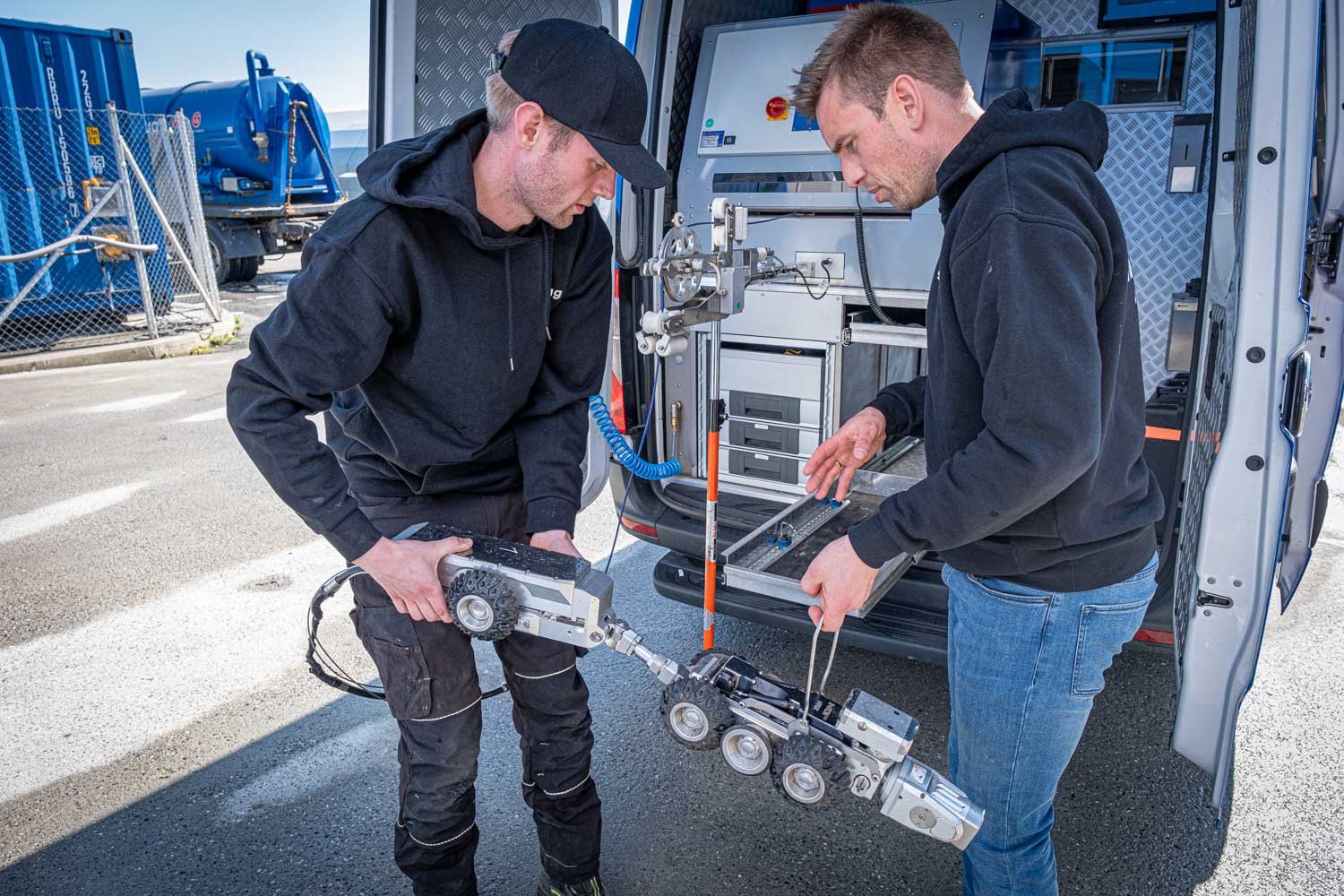

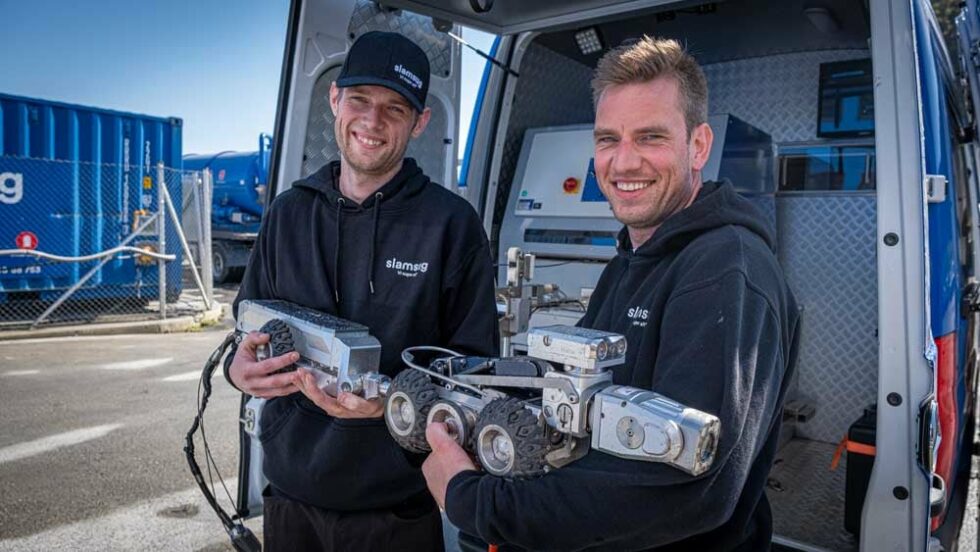

For den teknisk interesserte er det fiberoptikken som gjør forskjellen. En standard iPEK kameratraktor kobles til en batteripakke på en tilhenger bak. Kommandoer sendes via fiberkabel til traktoren, og vi unngår dermed begrensningene i vanlige koaksialkabler som både må forsyne med strøm og overfører data.

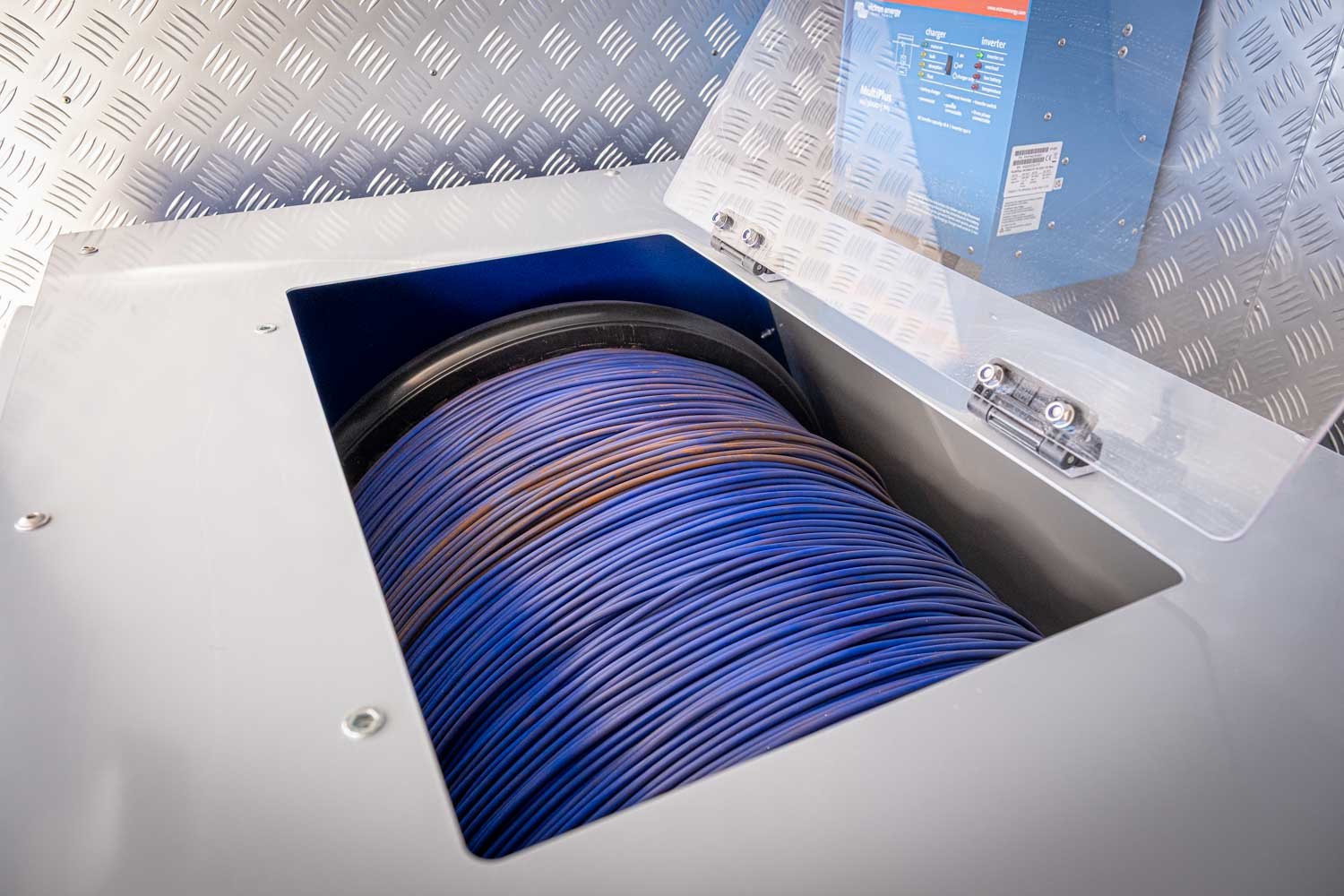

Det mest imponerende fra et praktisk perspektiv er vekten på kabelen – kun 20 kg per 1000 meter sammenlignet med rundt 100 kg for tradisjonelle kabler.
Når man skal trekke tilbake utstyr fra en pumpeledning med motfall eller en vannkraftsledning med 500 meters høydeforskjell, utgjør dette en enorm forskjell i gjennomførbarhet.
Overføringsledninger og utfordringer i VA-sektoren
Særlig for kommuner som sliter med store vannmengder i sine avløpsnett, gir dette en mulighet til å inspisere lange overføringsledninger mellom tettsteder, der man tidligere måtte nøye seg med punktinspeksjoner.
Vi har allerede hatt henvendelser fra flere kommuner som nå ser muligheten til å kartlegge fremmedvannsinntrengning på store overføringsstrekk.
For vannledninger gir hydrofon-funksjonaliteten mulighet til å ikke bare se, men også lytte etter lekkasjer – selv på dypt vann eller nedgravde strekk der tradisjonelle lekkasjesøkere ikke kommer til.
Norsk vinter og VA-drift: Trykk og temperatur er ingen hindring
Det som gjør denne teknologien særlig relevant for norske forhold er robustheten. Systemet fungerer under trykk opp til 50 bar, noe som betyr at man i mange tilfeller kan inspisere vannledninger uten å ta dem ut av drift. For en kommune som ikke kan stenge vanntilførselen til et helt område for inspeksjon, er dette uvurderlig.
Kombinert med fallskjermbasert teknologi (som vi nå vurderer å investere i), kan vi snart tilby inspeksjon der kameraet drives fremover av vannstrømmen – perfekt for rør som ikke kan tas ut av drift.
Kostnads- og tidsbesparelse for kommuner
Sammenlignet med tradisjonelle inspeksjonsmetoder, som ofte krever inspeksjon av flere kortere delstrekninger, kan fiberoptisk inspeksjon utføres i én sammenhengende operasjon på 1-2 dager. Dette gir betydelige besparelser både i tid, kostnader og ressurser.
For VA-personell som år etter år må argumentere for større vedlikeholdsbudsjetter, gir dette mulighet til å få gjort mer tilstandsvurdering for pengene – og dermed prioritere fornyelsestiltak med større presisjon.
Fra krise til innovasjon: Historien vi ikke kan fortelle i detalj
Bak anskaffelsen av dette banebrytende utstyret skjuler det seg en historie vi bare kan dele glimt av. Det hele startet med en henvendelse fra en industrikunde i offshorebransjen med et akutt behov – der kostnadene ved nedetid var svimlende høye.
Uten å gå inn på detaljer kan vi si at vi sto overfor et ultimatum: Finn en løsning for inspeksjon av ekstremt lange rørstrekk – og gjør det raskt. Tidspresset var enormt, og kravene til bildekvalitet på et helt annet nivå enn det man normalt møter i VA-bransjen.
Det som fulgte var en intens jakt på den rette teknologien som førte oss til kontinentet på rekordtid. I løpet av bare noen få dager mobiliserte vi, investerte, og returnerte med et system som løste den umulige utfordringen.
Denne industrikunden ga oss uforvarende inngangsbilletten til en helt ny teknologisk æra for Slamsug AS. Gjennom denne enkeltjobben fikk vi tilgang til en teknologi som nå kommer hele VA-bransjen til gode.
Selv om vi er bundet av konfidensialitet rundt prosjektets detaljer, kan vi si at resultatet var 80 kilometer inspisert rørledning og en svært fornøyd kunde som tidligere opplevde at selv internasjonale spesialister ikke kunne levere tilfredsstillende kvalitet.
Praktiske anvendelsesområder for VA-sektoren
For kommuner og andre ledningseiere betyr denne teknologien nye muligheter innen:
- Inspeksjon av sjøledninger: Sjøkryssinger og sjøledninger har ofte vært vanskelige å inspisere innvendig. Nå kan vi gjøre dette fra land, uten dykkere eller kompliserte operasjoner.
- Lange overføringsledninger: Ledninger mellom tettsteder som tidligere var «svarte bokser» kan nå inspiseres i sin helhet.
- Vannkraftledninger: Inspeksjon av rørledninger med stor høydeforskjell som tidligere var så godt som umulige å inspisere.
- Avløpssystemer med lite fall: Ved å kombinere med spesialutstyr for krevende forhold, kan vi også takle avløpsrør med lite fall og mye sedimenter.
- Trykkavløpssystemer: Avløpsnettverk under trykk som tidligere var nærmest umulige å få oversikt over.
- Lekkasjesøk på kommunale hovedvannledninger: Kombinert inspeksjon med kamera og hydrofon for å finne lekkasjer man ellers ville mistet.
Når vi ikke kommer fram med inspeksjonstraktor
For VA-personell som jobber med vanskelige strekk, er det verdt å merke seg at vi også har mulighet til å koble av traktoren og erstatte den med et kamerahode med batteripakke. Dette er spesielt nyttig for sjøledninger og strekk med mye sedimenter. Kamerahodet kan føres inn med vann og luft, og dekker dermed vannrør opp til 400 mm.
Dette gir en ekstra dimensjon for inspeksjon av rør der man tidligere har måttet nøye seg med spyling og «blind» staking.
Bruksområder
- Ledningsstrekk over 300 meter uten inspeksjonskummer
- Behov for komplett dokumentasjon av lange rørstrekk
- Sjøledninger eller kryssinger under elver/vann
- Lange pumpestrekk eller hovedvannledninger
- Overføringsledninger mellom tettsteder
- Vannkraftledninger eller andre ledninger med stor høydeforskjell
- Mistanke om lekkasje på strekk uten tilgang via kummer
Global mobilitet og beredskap

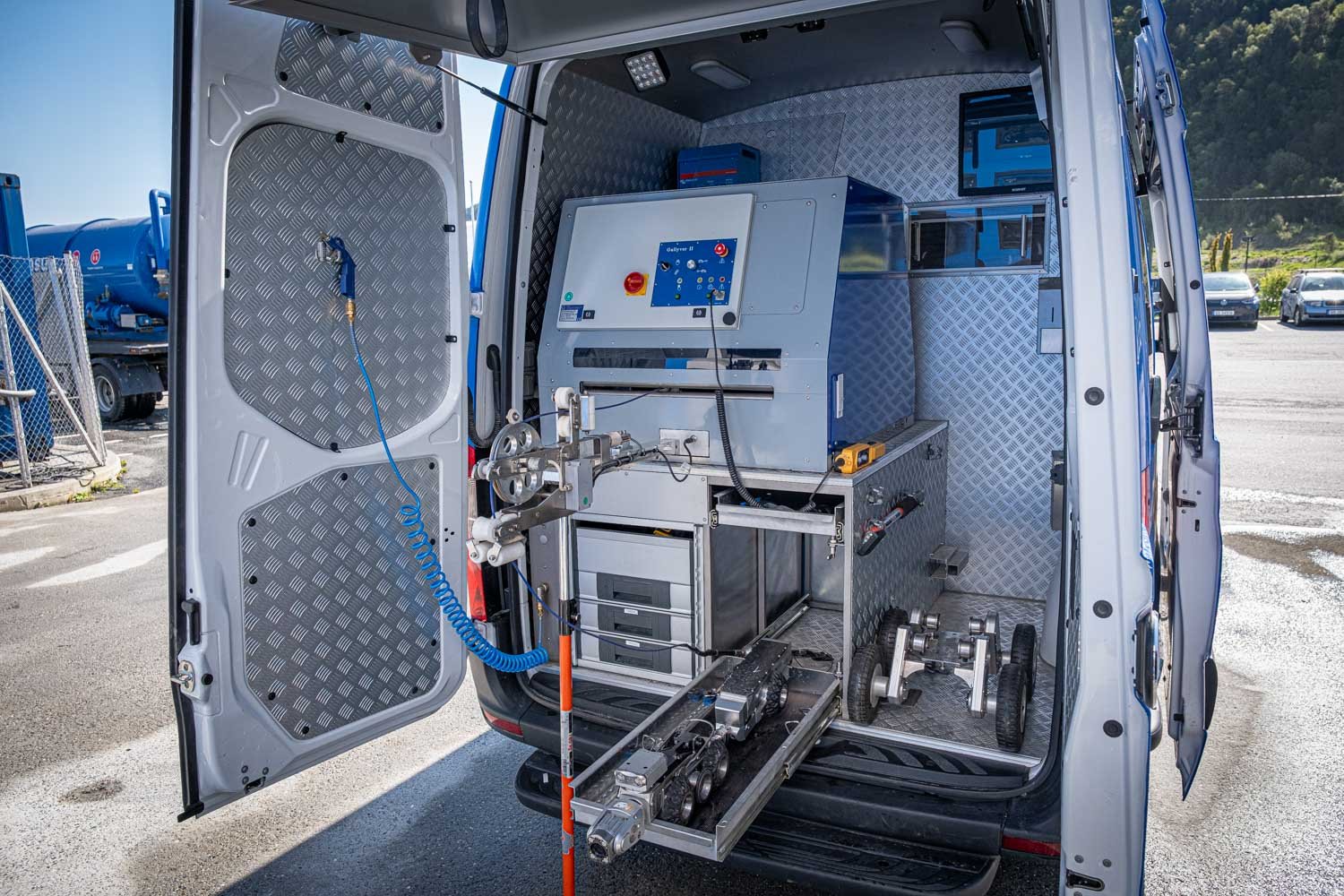

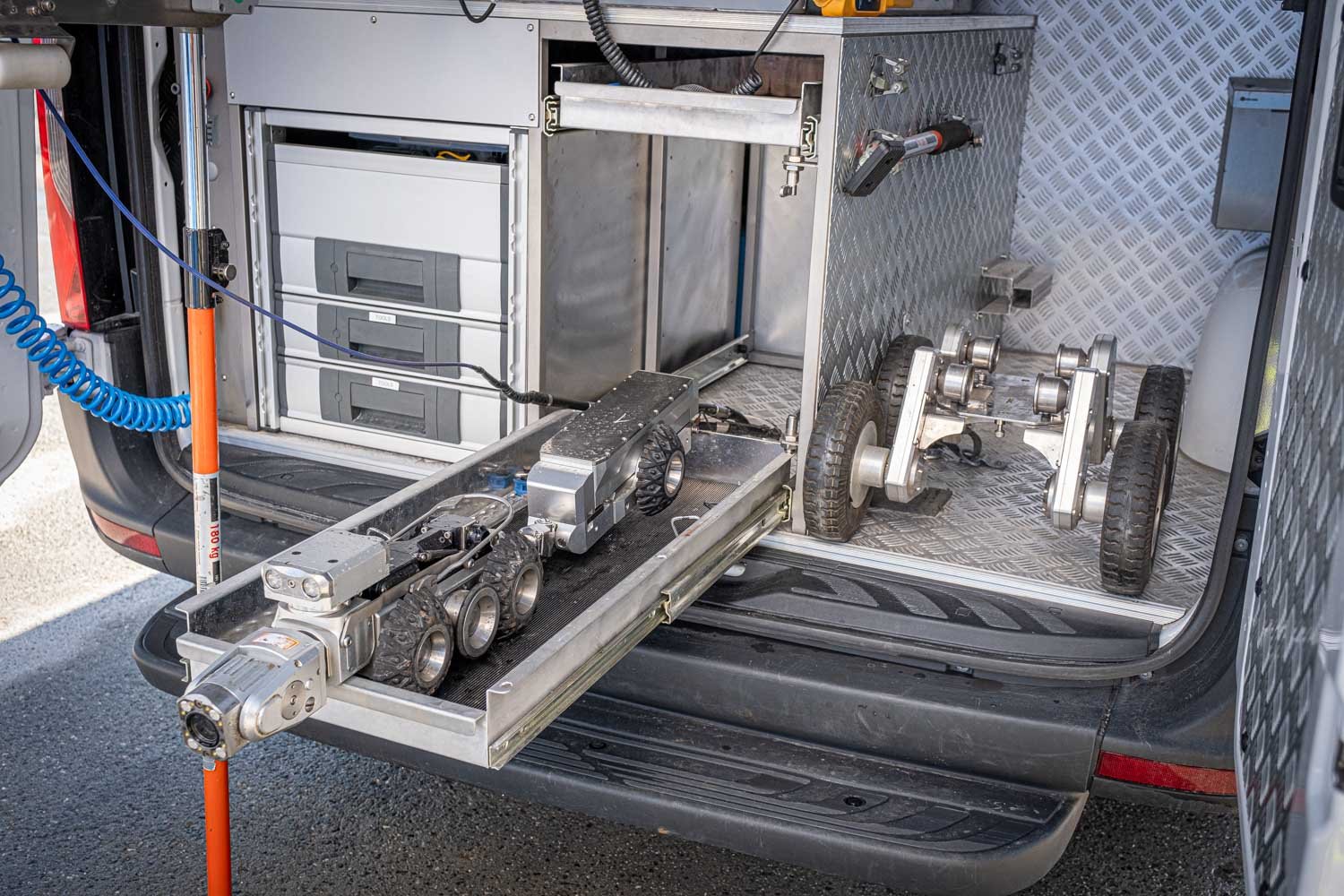

For kommuner som ønsker en beredskapsplan for sine kritiske VA-anlegg, er det verdt å merke seg at utstyret er mobilt. Vi har bygget det inn i en Mercedes Sprinter, men kan også ta det ut av bilen for transport til vanskelig tilgjengelige steder.
Det kan til og med bygges inn i en spesialcontainer for helikoptertransport – noe som kan være aktuelt ved nødsituasjoner der raske inspeksjoner er kritiske, for eksempel etter flom eller andre naturhendelser.
Fremtidsutsikter og VA-bransjen i utvikling
Som VA-profesjonelle er vi spent på fremtiden. Vi diskuterer allerede med produsentene om testing av enda lengre strekk – kanskje opp mot 5 000 meter. Dette vil åpne for inspeksjon av rør som aldri tidligere har vært inspisert innvendig siden de ble lagt.
Med det økende fokuset på klimatilpasning og infrastrukturvedlikehold i norske kommuner, ser vi at denne teknologien kommer på rett tid for å hjelpe VA-sektoren med sine utfordringer.
Nå åpner vi for det norske VA-markedet
Etter den hektiske sesongen i fjor med den konfidensielle offshorejobben, og etter vår nylige inspeksjon av overvannsledningen i England, er vi nå klare for å rette fokuset mer mot det norske VA-markedet.
Vi ser mange av de samme utfordringene i norske kommuner som vi har løst internasjonalt: Lange strekk uten inspeksjonsmuligheter, behov for tilstandsdokumentasjon uten driftsstans, og vanskelig tilgjengelige ledninger.
Vi er åpne for invitasjoner til messer og fagkonferanser der vi kan demonstrere teknologien og dele våre erfaringer. Har din kommune eller ditt firma spesifikke utfordringer med lange rørstrekk? Ta kontakt for en diskusjon om mulighetene.
Med bakgrunn i vår praktiske erfaring fra vann og avløp, forstår vi godt de daglige utfordringene VA-bransjen står overfor. Nå kan vi sammen finne løsninger som tidligere ikke var tilgjengelige på det norske markedet.
