Nå oppgraderer Movar avløpsrenseanlegget i Fuglevik, et viktig prosjekt både for Movar og regionen. Tilførselsledning i duktilt støpejern med strekkfaste skjøter gir raskere montasje og færre forankringer. Prosjektet kan bli et foregangsprosjekt for bruk av duktile rør også i store og krevende avløpsanlegg.
Tekst og foto: Jørn Søderholm
Movar oppgraderer nå avløpsrenseanlegget i Fuglevik for å møte strengere utslippskrav og økt kapasitetsbehov. Prosjektet har valgt en løsning som skiller seg ut: Strekkfast duktilt støpejern til den trykksatte avløpsledningen inn mot renseanlegget.
Stort anlegg med nye krav
Fuglevik renseanlegg i Moss kommune behandler i dag avløpsvann fra rundt 50 000 personekvivalenter, eller tilsvarer 4,8 til 5,0 millioner kubikkmeter årlig. Anlegget har vært i drift siden 1993, og oppgraderes nå for å møte strengere miljøkrav.
Statsforvalteren i Oslo og Viken krever minst 70 prosent nitrogenfjerning for å beskytte Oslofjorden mot eutrofiering, overgjødsling som fører til algeoppblomstring og oksygenmangel. Det er denne bakgrunnen som har utløst den omfattende oppgraderingen av renseanlegget.

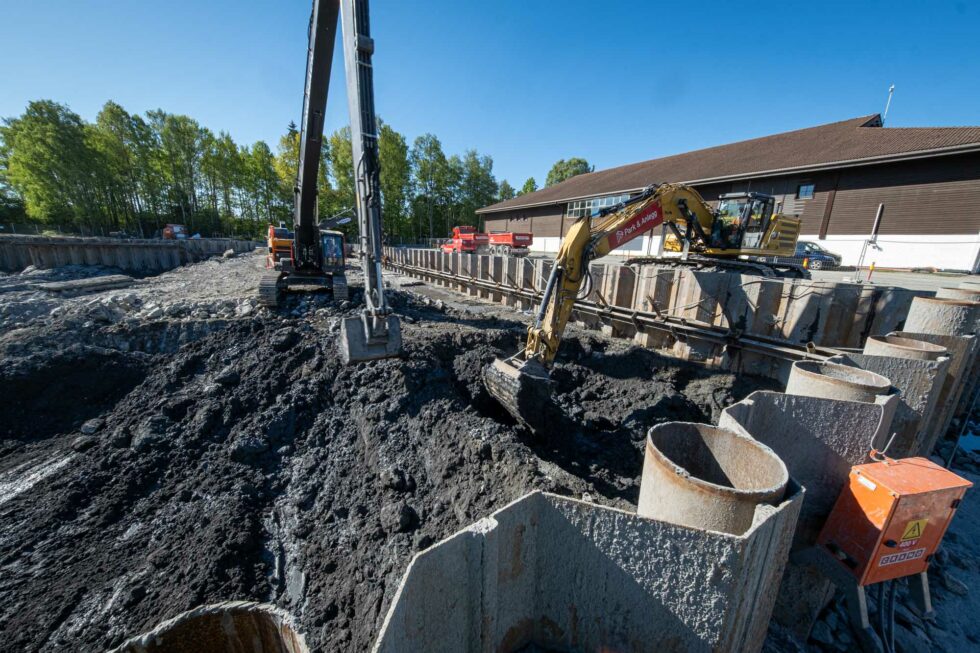

Rørleggingen er en del av en omfattende ombygging av hele renseanlegget. Eksisterende renseanlegg bygges om, og det settes opp nye bygg som huser en oppgradering med nye renseprosesser, biogassproduksjon og avanserte teknologier som MBBR og biologisk fosforfjerning. Pyrolyseanlegg for slam vurderes også, men er ikke endelig besluttet.

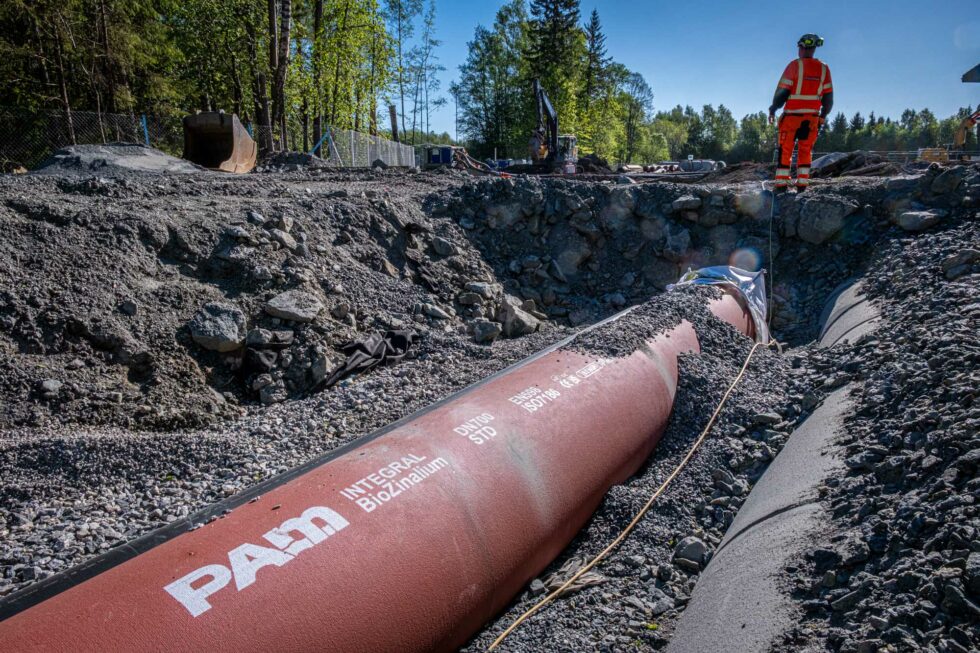

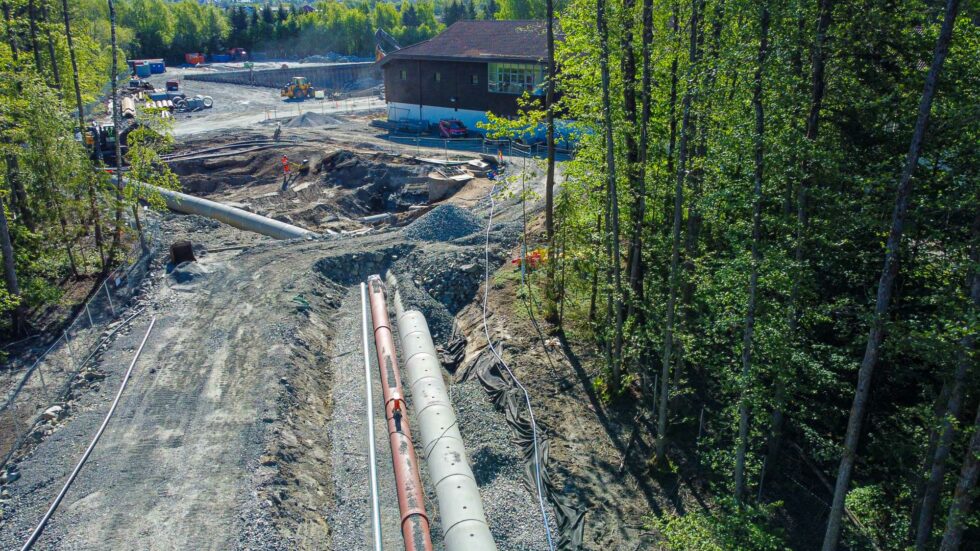

Materialvalget er ikke helt vanlig. Duktile støpejernsrør med strekkfaste skjøter er en velprøvd og utbredt løsning for vannledninger, men brukes ikke så ofte til avløp. I Fuglevik-prosjektet skal PAMs Integral BioZinalium -rør i dimensjon DN700 legges fra pumpestasjon til renseanlegg. Det legges rundt 100 meter med støpejernsledning inne på tomten til renseanlegget. Videre er det planlagt å bruke støpejernsledning fra tomtegrensen og ned til sjøkanten. Fra tomtegrensen til sjøkanten er det omtrent 350 meter.
Det er kun delen inne på renseanlegget som bygges nå, ledningen videre til sjøkanten er ute i et tilbud i markedet nå. Antar oppstart for denne delen av anlegget i 2026.
Støperjernsledningen inngår i et overføringsanlegg fra Kambo til Fuglevik på totalt 13 km, og det er planlagt å benytte støpejern på de siste 350 meter inn mot renseanlegget.
Unngår omfattende forankring
Prosjektleder Atle Finstad i Cowi forklarer valget med fordelene strekkfaste mufferør gir på korte strekk, noe som kommer særlig godt til sin rett her: Mange trange veier i et felt med fritidsboliger. Med strekkfaste mufferør kan det graves korte grøfteseksjoner, sier Finstad.
– Strekkfaste mufferør fungerer utmerket på korte strekk som dette. Vi kan jobbe med åpen grøft i korte lengder om gangen, noe som reduserer behovet for å stenge veier. De strekkfaste skjøtene gjør også at vi unngår omfattende betongforankringer og tunge løfteoperasjoner, sier Finstad.
Opprinnelig var traseen prosjektert gjennom et felt med kvikkleire. Dette ble endret fra forprosjekt til gjennomføring, og prosjektet unngår nå dette feltet.
Der ikke-strekkfaste rørtyper ville krevd betongklosser for forankring, kan de strekkfaste skjøtene på duktile rør alene ta opp kreftene fra retningsendringer og trykkvariasjoner. Det betyr mindre graving, færre og lettere løfteoperasjoner – og raskere fremdrift.

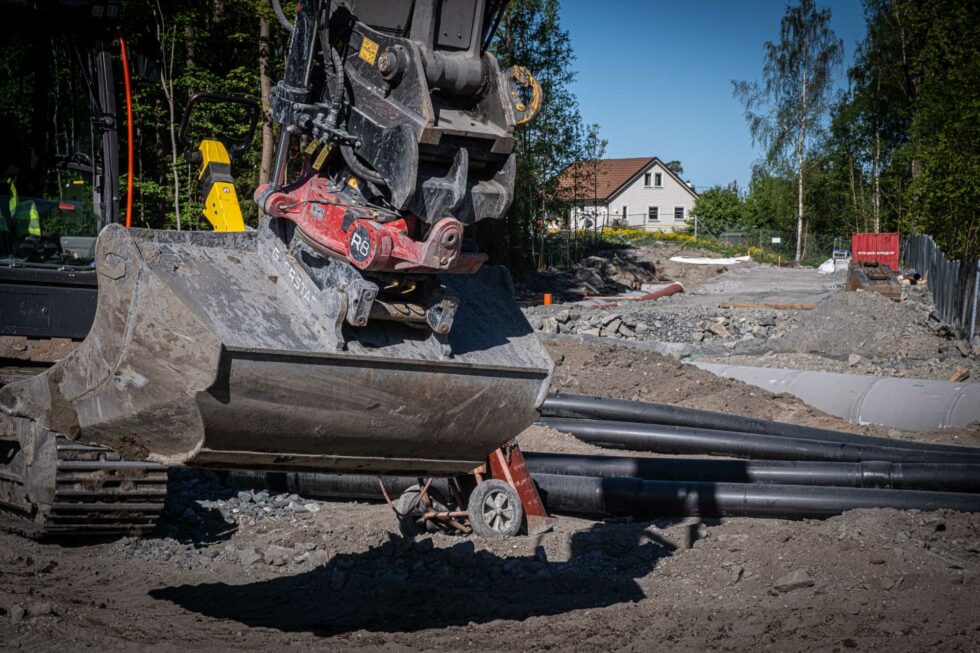

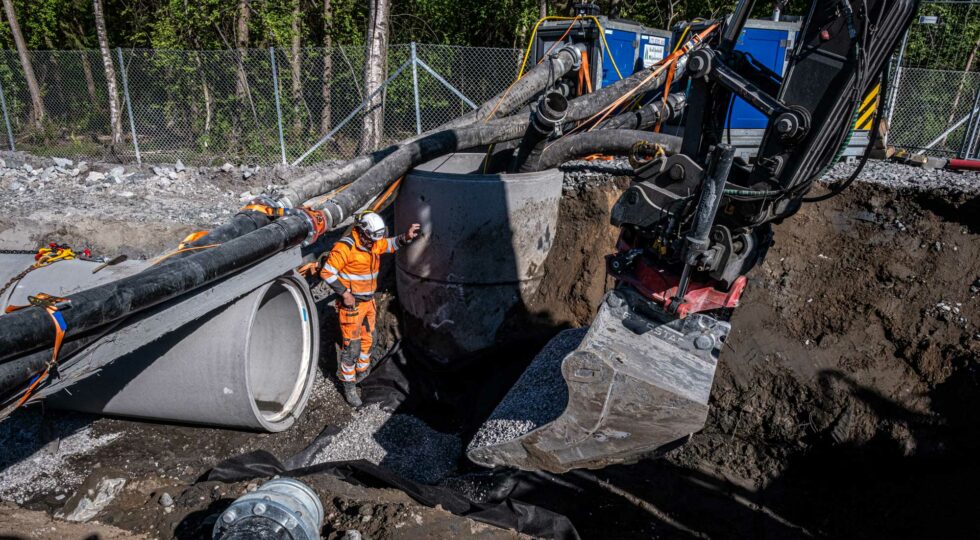

Grunnarbeid og rørlegging inne på tomten til Fuglevik RA utføres av Park & Anlegg AS, en regional entreprenør som har lang erfaring med rørlegging i krevende terreng. Prosjektleder Lars Næshagen følger utviklingen av nye løsninger tett.
– Som entreprenør ser vi fordelen med færre forankringer og enklere montasje. Vi følger utviklingen av strekkfaste duktile rør med interesse for å samle erfaring til fremtidige prosjekter, sier Næshagen.
Dokumentert korrosjonsmotstand
Integral BioZinalium-rørene fra PAM er innvendig belagt med aluminatsement som er spesielt utviklet for korrosjonsbeskyttelse av avløpsrør.
– Det er viktig i avløpssammenheng, hvor rørgassangrep – spesielt hydrogensulfid – kan være en utfordring over tid. Det sier teknisk sjef Ole Jakob Bjerke i SG PAM Norge AS.

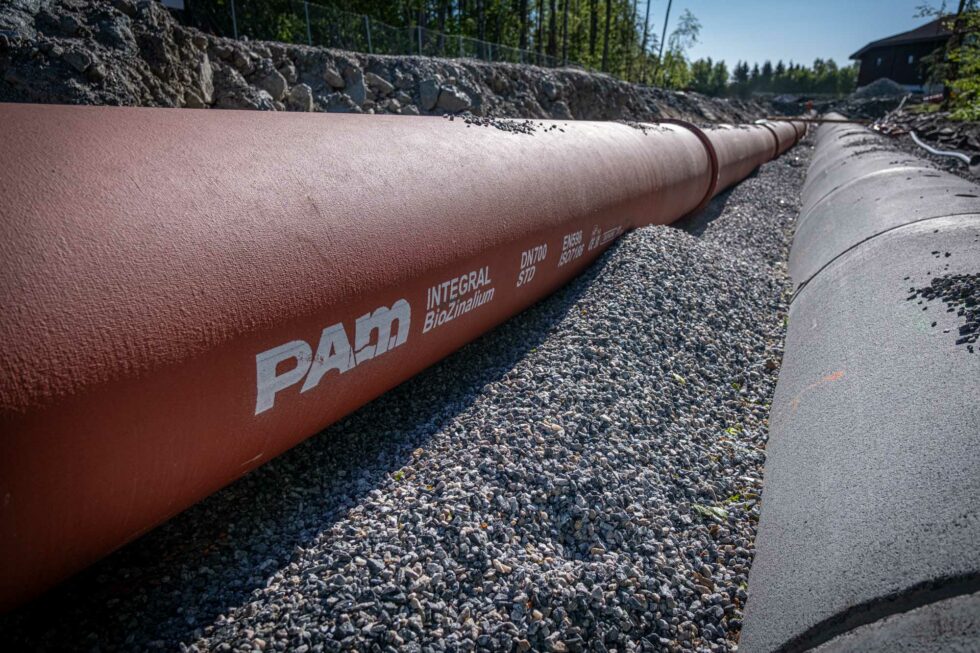

Rørene har utvendig beskyttelse av BioZinalium, som er en sink/aluminium/kobber-legering med et dekklag av rød Aquacoat (akrylmaling). Innvendig har rørene aluminatsement med lav friksjon og god kjemisk resistens.
– Dette er en fordel med hensyn til selvrensing av ledningen, samt i forhold til slitasje. Rørmaterialets mekaniske styrke gjør at de tåler både indre trykk og ytre belastninger svært godt, sier Bjerke.
Viktig prosjekt for fremtiden
Med begrenset historikk for duktile støpejernsrør i trykksatte avløpsledninger i Norge, kan Fuglevik-prosjektet bli viktig for fremtidig bruk av teknologien.
Oppgraderingen av Fuglevik avløpsrenseanlegg er nå i gang. Grunnarbeidene startet våren 2025 og skal være ferdig til høsten. Utvidelsen av selve renseanlegget skal foregå fra desember 2025 til desember 2029. Anlegget skal gi økt kapasitet og bedre renseeffekt for å møte både nye utslippskrav og befolkningsvekst i området.
En av de største utfordringene er at det nye anlegget må bygges i faser mens det eksisterende renseanlegget fortsatt er i drift og skal opprettholde rensingen av avløpsvannet.
– Utvidelse og oppgradering av Fuglevik RA er et viktig prosjekt både for oss og regionen. Dette stiller ekstra krav til fleksible og pålitelige løsninger i alle ledd av prosjektet, sier prosjektleder Hans Rikard Wold i Movar.
Fakta: Fuglevik avløpsrenseanlegg
- Byggherre: Movar IKS
- Rådgiver: Cowi AS
- Entreprenør: Park & Anlegg AS
- Rørtype: PAM Integral BioZinalium DN700 strekkfast
- Lengde: Ca.100 meter
- Byggeperiode: Fra våren 2025 til desember 2029
Formål: Kapasitetsøkning og bedre renseeffekt
